02. 수소 연료 전지 설비 사업


MPL
Coating Machine

  BNM의 MPL 코팅 기계는 부직포 형태의 초지(Carbon Paper)에 슬롯 다이 또는 콤마 코팅 방식을 적용하여 고점도의 슬러리를 코팅한 후 건조기를 지나 권취된다. MPL(Micro Porous Backing, 미세 다공성 지지체)은 가스 확산 향상, 촉매층(CL)의 활성 부위로 가스 분배하는 역할을 한다. 설비는 급지부에서 권취부까지 저속, 저장력으로 정밀하게 제어되어야 한다. 생산 제품은 연료전지 자동차, 지게차, 드론 및 건물용 연료전지에 적용된다.

02. 수소 연료 전지 설비 사업

MPL
Coating Machine

BNM의 MPL 코팅 기계는 부직포 형태의 초지(Carbon Paper)에 슬롯 다이 또는 콤마 코팅 방식을 적용하여 고점도의 슬러리를 코팅한 후 건조기를 지나 권취된다. MPL(Micro Porous Backing, 미세 다공성 지지체)은 가스 확산 향상, 촉매층(CL)의 활성 부위로 가스 분배하는 역할을 한다. 설비는 급지부에서 권취부까지 저속, 저장력으로 정밀하게 제어되어야 한다. 생산 제품은 연료전지 자동차, 지게차, 드론 및 건물용 연료전지에 적용된다.

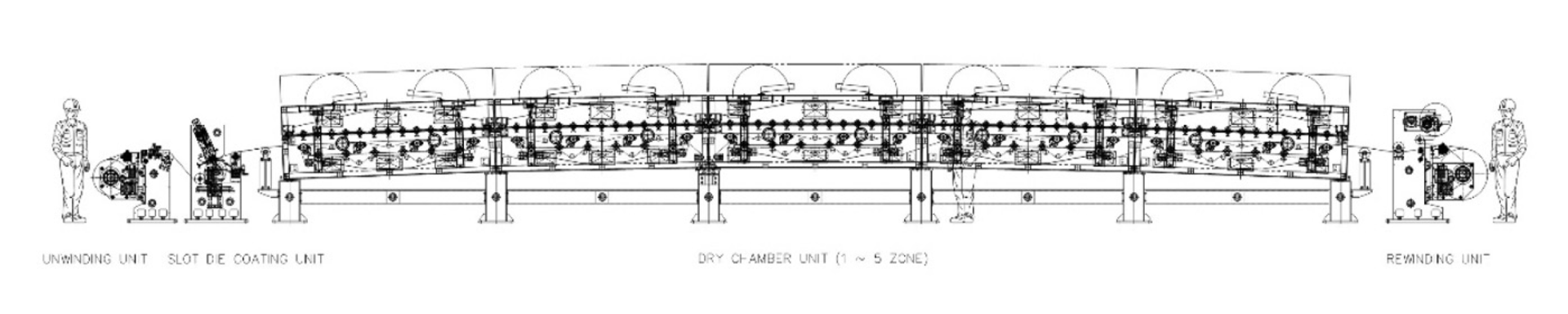

Specifications for MPL Coating Machine



Major Specification




Kind of Web
Carbon Paper
Guide Roll Width
900 mm
Web Width
Max. 800 mm
Coating Product
Slot Die Coating Type

Comma Coating Type
Machine Speed
Max. 5 m/min
Driving MotorAC Vector or Servo Motor
Unwinder
TypeOne Shaft Center Winding
Reel Dia.Max. ø700 mm
Driving MotorAC Vector or Servo Motor
Dry Chamber
TypeZ-Nozzle Type

Roll Support Type
Length3 M x 5 Zone = 15 M
Heat SourceElectric Heater
BlowerTurbo Fan (VVVF)
1st & 2nd Rewinder
TypeOne Shaft Center Winding
Reel Dia.Max. ø700/ø450 mm
Driving MotorAC Vector or Servo Motor
